【產(chǎn)品概述】
SandGel BP——天然優(yōu)質(zhì)硅酸鎂鋁，是將三八面體礦物蒙皂石、二八面體礦物膨潤(rùn)土以及坡縷石等粘土中所含的礦物膠體經(jīng)提純、水洗、剝片、改性、成分復(fù)配等工藝加工而成的一種環(huán)境友好型礦物材料。

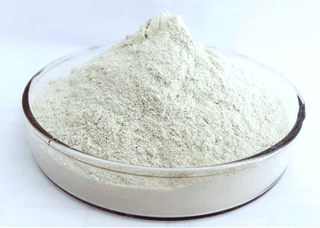

SandGel BP無(wú)機(jī)凝膠材料是一種無(wú)毒、無(wú)味的白色粉末或片狀物料，在水介質(zhì)中分散、水化后膨脹性?xún)?yōu)異，形成“卡片宮”結(jié)構(gòu)的凝膠，具有優(yōu)良的懸浮性、觸變性、增稠性、吸附性和穩(wěn)定性，特別適用于農(nóng)化產(chǎn)品行業(yè)，對(duì)農(nóng)藥的懸浮性、儲(chǔ)存穩(wěn)定性及使用性起著多方面的改進(jìn)調(diào)節(jié)作用。
【產(chǎn)品功效】
1．優(yōu)越的懸浮性能，有效防止粒子沉降，充分改善分散性；
2．優(yōu)良的增稠性能和優(yōu)異的觸變性能，用作懸浮液穩(wěn)定劑和觸變調(diào)節(jié)劑；
3．優(yōu)異的物理化學(xué)穩(wěn)定性能；
4．固體顆粒的粘合劑、崩解劑；
5．膠體均勻細(xì)膩，無(wú)顆粒感。
【產(chǎn)品規(guī)格】
| 產(chǎn)品 | SandGel BP |
| 粘度范圍 | 1000-2000mPa?s |
| 適宜pH范圍 | ≥6.0 |
| 應(yīng)用領(lǐng)域 | 農(nóng)化產(chǎn)品 |
| 典型的適用范圍 | 0.5%~5.0% |
【技術(shù)指標(biāo)和規(guī)格】
典型的化學(xué)成分
注：有害元素Pb＜20ppm，As＜2ppm，符合醫(yī)藥、食品行業(yè)相關(guān)指標(biāo)要求。
| 元素 | SiO2 | Al2O3 | Fe2O3 | K2O | Na2O | CaO | MgO | TiO2 | I.L |
| 含量（%） | 60±2 | 20±2 | 1.5±0.2 | 0.8±0.2 | 3±0.2 | 1.5±0.5 | 3±0.5 | ≤0.3 | ≥7.0 |
| 產(chǎn)品 | 外觀特征 | 表觀粘度(mPa?s) | 膨脹倍（mL/2g） | pH | 水分（%） | |
| 即時(shí) | 24小時(shí)后 | |||||
| SandGel BP | 粉狀或片狀 | 1400 | 2500 | 90 | 9~11 | ≤8 |
| 國(guó)外同類(lèi)最好的產(chǎn)品 | 粉狀或片狀 | 800 | 2200 | 60 | 9~11 | ≤8 |
【使用方法】
| 建議的投料比*： | ||
| 有機(jī)增稠劑 | 推薦的重量比范圍 | 推薦的混合工序 |
| SandGel BP對(duì)有機(jī)增稠劑的比例 | ||
| 天然膠類(lèi) | ||
| 黃原膠 | 10:1-1:1 | C |
| 卡拉膠 | 10:1-1:1 | C |
| 海藻酸鈉 | 5:1-2:1 | B |
| 阿拉伯膠 | 5:1-2:1 | C |
| 聚丙烯酸酯 | ||
| 聚丙烯酸酯 | 5:1-1:1 | A |
| 聚丙烯酸鈉 | 5:1-1:1 | B |
| 卡波姆 | 10:1-1:1 | A、B |
| 纖維素類(lèi) | ||
| 羧甲基纖維素鈉 | 10:1-1:1 | B |
| 羥乙基纖維素 | 5:1-1:1 | A、C |
| 羥丙基纖維素 | 5:1-1:1 | A、C |
| 羥丙甲基纖維素 | 5:1-1:1 | A、C |
| 甲基纖維素 | 5:1-1:1 | A、C |
| 聚多元醇 | ||
| 聚乙烯醇 | 5:1-1:1 | A、C |
| 聚乙二醇 | 5:1-1:1 | A、C |
| 聚環(huán)氧乙烷 | 5:1-1:1 | A、C |
| 聚環(huán)氧丙烷 | 5:1-1:1 | A、C |
*以上僅為初步評(píng)價(jià)，這個(gè)比例是以不添加其它成分，僅存在水時(shí)的流變學(xué)研究成果，一定配方中，最佳的比例也許會(huì)有所不同。
推薦的混合工序
a. 在加入其他組分前，先將SandGel BP和有機(jī)增稠劑分別以2-5wt%的濃度與水混合，配制成溶膠，然后在不斷攪拌下，按比例混合均勻。
b. 在加入其他組分前，可以在不斷攪拌下，將SandGel BP和有機(jī)增稠劑同時(shí)加入到水中，配制成懸浮液或溶膠體系。
c．在加入其他組分前，將SandGel BP在熱水中制成溶膠，然后在不斷攪拌下，將有機(jī)增稠劑加入溶膠中，繼續(xù)攪拌，直至形成均勻的膠體。
【配方示例】
25%嘧菌酯懸浮劑
| 成分 | 含量，wt% |
| 嘧菌酯原藥 | 25 |
| 潤(rùn)濕劑 BC/10 | 0.5 |
| 分散劑 SC | 2 |
| 消泡劑 | 適量 |
| 防凍劑 | 2 |
| 黃原膠 | 0.1 |
| SandGel BP | 1 |
| pH調(diào)節(jié)劑 | 適量 |
| 去離子水 | 補(bǔ)到100 |
【操作過(guò)程】：
a．預(yù)凝膠制備：將SandGel BP在熱水中制成溶膠，然后在不斷攪拌下，將黃原膠加入溶膠中，繼續(xù)攪拌，直至形成均勻的膠體。
b．砂磨液準(zhǔn)備：在高速剪切條件下，將原藥和配方中的其他各種助劑（除SandGel BP和黃原膠外）加水制成均勻的懸浮液。
c．砂磨：將分散好的懸浮液輸入至砂磨機(jī)中，濕法研磨至原藥顆粒平均粒徑在2~5微米。
d．加預(yù)凝膠：將預(yù)先制備好的預(yù)凝膠按計(jì)量加入到研磨好的懸浮液中，充分混合均勻。
手機(jī)官網(wǎng)
企業(yè)公眾號(hào)
